广东斯丹诺智能装备有限公司(以下简称“斯丹诺”)是一家集铝型材装备、铝合金模板生产设备、计算机集成系统、工厂信息化系统的多元国家高新技术企业。斯丹诺凭借人才和科技两大优势,依托多年技术和行业经验,聚焦铝加工、制造行业,为客户提供从加工工艺到生产流程以及数据管控的整套系统解决方案。产品品质获得省级质量单位认可,深受客户的信赖与支持。
斯丹诺希望打造便捷交流与产品设计一体化协同平台,实现三维CAD软件国产化替代,解决国外软件卡脖子难题,创造企业核心价值。
1. 实现三维CAD软件国产化替代,解决版权问题带来的卡脖子难题;
2. 大型装配体运行流畅,装配体模型打开后,重新变更与修改;
3. 对外方便客户和供应商之间沟通,实现基于模型数据直接预览展示,快速交流;
4. 基于项目式工作流程,在线管控工作进度与项目进度;
5. 实现零部件标准化管理,降低物料种类,能够指导工程师使用,方便数据维护。
1. 公司业务承接生产线定制化研发方案,生成三维模型数据并展示,之前使用的国外三维设计软件对生产线三维模型进行整体组装或修改方案时会卡顿,运行不稳定时甚至会出现崩溃现象,影响设计效率;
2. 外来模型数据无法正常打开,需安装相应的设计软件,然后转成中间格式进行打开;
3. 现场通过模型展示介绍产品方案时大型装配模型打开时间久,运行展示卡顿明显,性能不稳定,同客户交流便捷性差;
4. 未对零部件进行规范化管理,库内零部件种类和数量不断增多,且无法确定零部件当前最新版本,工程师查找效率低。
针对斯丹诺上述问题,新迪数字提供了基于设计前端一体化解决方案。本方案由新迪3D设计软件、3D云盘、企业资源云库组成,分别从产品研发设计、在线协同沟通交流、零部件数据管理方面,助力企业实现精益化生产,提升办事效率。
(1). 国产高端三维设计软件,满足企业产品研发设计需求。

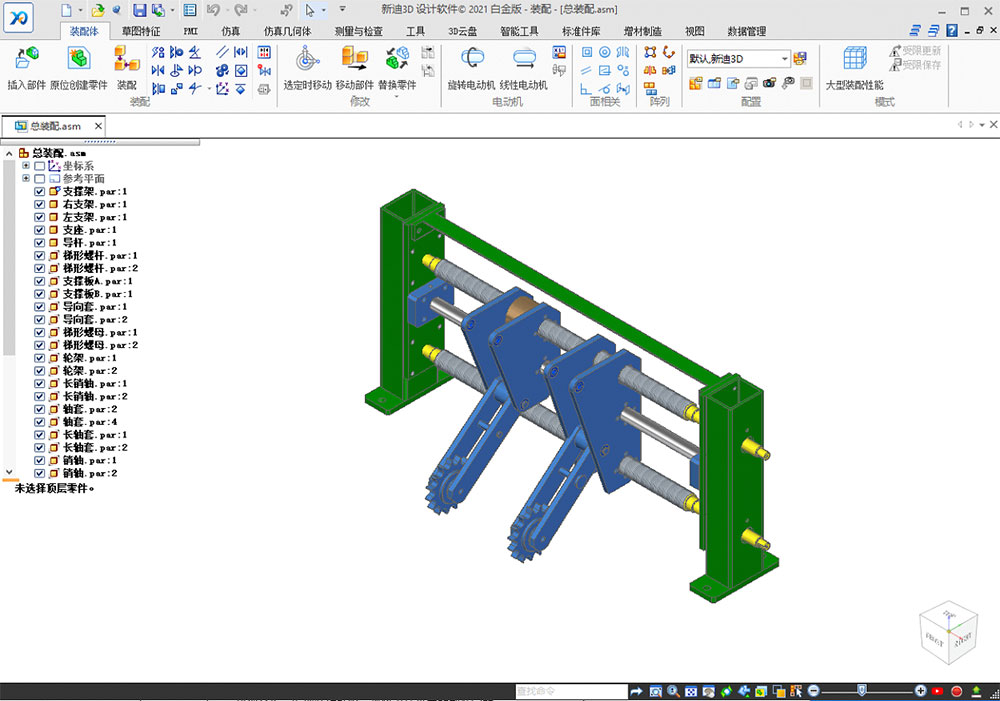

新迪3D设计软件是国内高端三维设计CAD软件,足以媲美国际主流高端三维CAD软件全部的功能品质和成熟可靠性,全面兼容各种三维CAD软件如SolidWorks,Inventor,Creo,NX,CATIA,Solid Edge等设计数据,功能模块齐全,操作易用便捷,充分满足企业各种产品的设计需求。

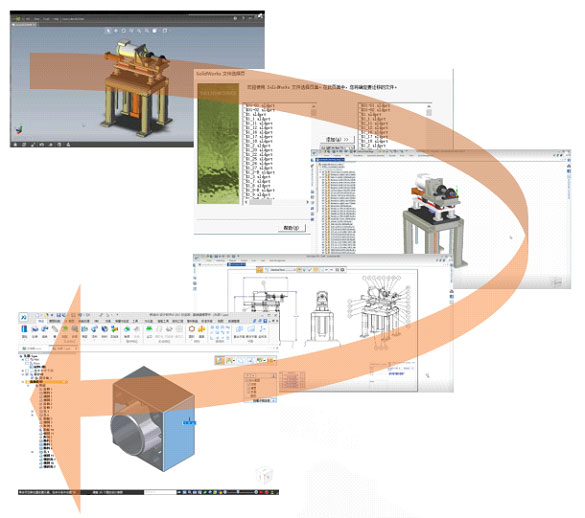

支持打开所有主流CAD软件数据,具备智能迁移CAD数据的能力,可批量迁移零件、装配、图纸文件,包括属性、装配关系等,全面继承企业历史设计资源。
(2). 设计/研发数据协同分享平台,基于3D模型/图纸的技术交流。

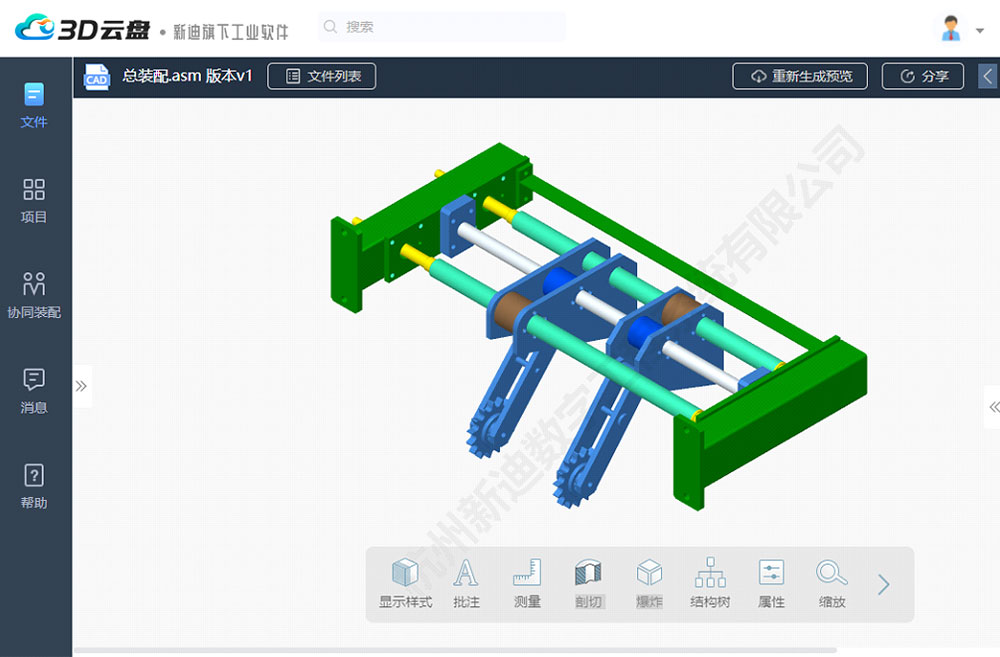

新迪3D云盘是新迪数字研发的面向企业产品数据存储、管理及分享的软件,实现基于三维轻量化的移动端交互式技术协同交流。集数据管理、版本管理、项目管理、BOM管理、任务分派、模型查看、分享、批注等多功能于一体,为工程师和设计师提供了强大的功能,操作简便又灵活。
新迪3D云盘完全基于浏览器使用,不需要安装任何插件,设计组成员、生产人员、售后技术人员、合作伙伴、客户等通过PC端和手机、平板等移动端,利用浏览器即可与项目组成员、合作伙伴、生产、售后等进行交互式操作、沟通和交流。斯丹诺当前重点应用于:
a)研发设计协同分享;
b)营销方案展示/客户确认;
c)采购与供应商的确认沟通;
d)与生产之间的技术分享与沟通;
e)与售后服务之间的技术共享。
(3). 零部件标准化管理系统,解决零部件管理问题

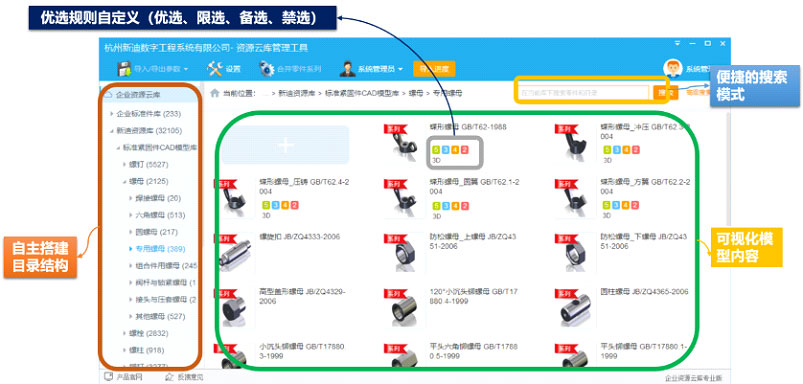

新迪企业资源云库是一款功能强大的零部件管理系统,基于windows平台架构。使用新迪企业资源云库进行零部件标准化管理与维护,打通设计部门、标准化部门、采购部门等各部门之间数据壁垒,让企业拥有统一的零部件数据标准,让产品设计符合通用化、系列化、模块化的设计发展要求,打造一个高效的标准化体系。
搭建符合斯丹诺标准的目录结构,并且将企业原有的零部件进行规范管理和分类,同时根据零部件的使用情况进行选型机制的定义,指导工程师选择需要使用零部件;利用高级搜索功能,快速定位设计中需要的零部件,提升设计效率。
2021年7月项目签约,2021年7月项目正式启动,2021年8月项目完成验收。
1. 原有设计数据版本不统一,无法直接打开或是编辑修改:新迪3D兼容多CAD私有格式直接打开,无历史版本要求,并使用直接建模方式进行二次变更;
2. 零部件缺少有效管理,内部文件数据存储量大,较为分散未集中管理:零部件分类梳理后,统一上传至新迪企业资源云库中,进行标准化管理,后续工程师一键将模型导入至当前设计装配中,便捷操作;
3. 大型装配体打开慢(零件数量:1W+),预览模型展示耗时久,不稳定:将原有的数据模型或大型装配上传至新迪3D云盘进行项目规范管理,并将模型以链接或是二维码的方式进行预览,无需安装任何插件即可查看。
斯丹诺通过新迪3D设计软件,建立统一、标准的产品设计规范,实现三维设计软件国产化替代,推动企业正版化;通过零部件管理系统对标准零部件进行科学规范管理和使用,有效管控标准零部件,提高零部件重用率、降低物料种类,从而提升工程师的设计效率;产品设计完成后,上传至数据管理/协同交流平台,企业数据在线协同沟通、管理,方便同客户进行方案讨论,贯穿斯丹诺从产品设计到设计数据的协同管理整个设计流程。
