新迪天工CAD 2024 十大亮点

4月26日，新迪数字2024新品发布会上，天工CAD 2024正式亮相，由新迪数字联合创始人、首席技术官陈志杨博士携手资深技术专家贾仲文为大家介绍，推进国产三维CAD软件“真买 真用 真替代”。

2023年新迪天工CAD迎来了飞跃成长，持续消化吸收西门子源代码并在其上进行自主创新，取得了丰硕的成果。新迪天工CAD 2024根据中国用户的反馈进行了高端功能的增加，同时优化了300余项功能；提升改进了更多符合中国工程师的应用场景；AI 功能的呈现，也让产品设计过程更加高效快捷。

亮点1：Al 装配提升操作效率

在天工CAD 2024中替换零件时，新旧零件无论是否相关，利用人工智能可以自动识别零件的外形，自动判断零件的哪个面应该作为装配面，自动应用合适的装配关系，用户只需要拖拽一下就能完成装配，大大节约了用户的装配步骤和时间。

同时，天工CAD 2024的AI装配功能提供了多种选择，用户也可以不按照人工智能的默认推荐值进行安装，选择其它装配方案。

亮点2：更贴合中国工程师习惯的GB工程图

听取中国工程师的意见，新迪天工CAD 2024在工程图方面更贴合中国工程师的习惯：增加了侧视图直径标注，修改了默认的基准形状，更改了形位公差的名称，推出了更多的明细表，预置了常用的粗糙度和技术要求，添加了销钉符号等，帮助中国工程师以更高的效率制作工程图。

亮点3：满足复杂设计需求的曲线曲面工具

天工CAD 2024新增两个曲线曲面功能，一是可以自动对偏置面进行优化，成为连续的偏置曲面，不再出现偏置错误信息；二是在曲面上偏置曲线。可以满足汽车、模具、 电子产品等高级曲面设计需求。

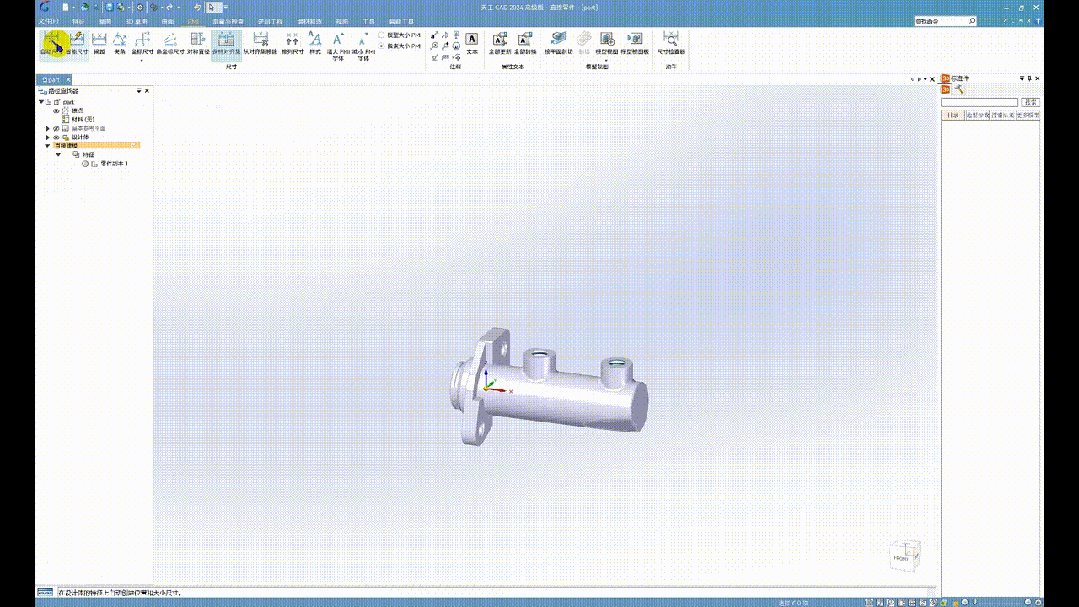

亮点4：智能PMI标注和检查

天工CAD 2024支持自动标注PMI，用户只需要选择三个相互垂直的基准面，就可以完成几乎所有尺寸的标注。此外，天工CAD自动标注的尺寸默认是非驱动的，只需要点击尺寸，就可以把它改为驱动尺寸，从而直接修改尺寸的数值，模型就会自动修改。

在完成PMI标注后，天工CAD可以自动判断零件的约束关系并以不同的颜色标注。智能标注的尺寸可以被自动投影到工程图纸，大大减轻了工程师出图的工作量。

亮点5：更完善的异构数据交互支持

支持读入 PTC Creo 和 SolidWorks三维模型中的PMI信息。

支持导入 CATIA 的 CGR、 3DXML 格式；导入 ECAD (IDF、 IDX、 IDB、 EMN) 格式优化。

SolidWorks / Inventor 钣金文件迁移后包含展平图样；AutoCAD 转换支持网格数据。

亮点6：更符合工程设计场景的复杂管路功能

天工CAD 2024支持对管接头预先定义进口和出口，形成管路资源库，用户可以很方便地在管路模块中指定管接头，系统会自动布管。用户还可以很方便地在完成设计后生成管道明细表。该功能可以满足航天级高端设备的管路设计需求。

亮点7：更丰富的钣金功能

天工CAD 2024中新增冲压开口面的功能，用户可以事先在冲压库中定义包含开口的冲压形状，并可以很方便地被调用至钣金模型中，形成自定义地形成可以包含开口的冲压形状。在创建钣金展开图时，自定义的冲压形状会被保留。

亮点8：更优质的框架/焊接设计

增强了角撑板，可以通过选项增加倒角，为角撑板预留了焊缝空间，更加符合实际的设计需求。

对于框架(即钢架结构），新增了延伸、修剪和封闭功能，一个命令就可以完成以往需要多步骤执行的任务，简化了用户操作。

亮点9：连接上云的数据分享与协同

天工 CAD 2024的模型可以一键发送到新迪图纸通，使用手机轻松扫码查看三维模型。

亮点10：率先支持中国首个三维模型轻量化标准

由新迪数字牵头制定、数字化工业软件联盟（ DISA ）批准发布的《三维CAD模型轻量化格式》，得到国内大量的CAD和PLM厂商的认可，促进三维数字化模型在产品生命周期更多环节的数据传递和应用。

在天工CAD 2024中，可以将三维模型直接保存为符合中国行业标准的轻量化格式，其文件大小只有原始模型的几十分之一；支持多种终端（包括电脑、平板、手机、浏览器）查看三维模型并进行交互操作。
